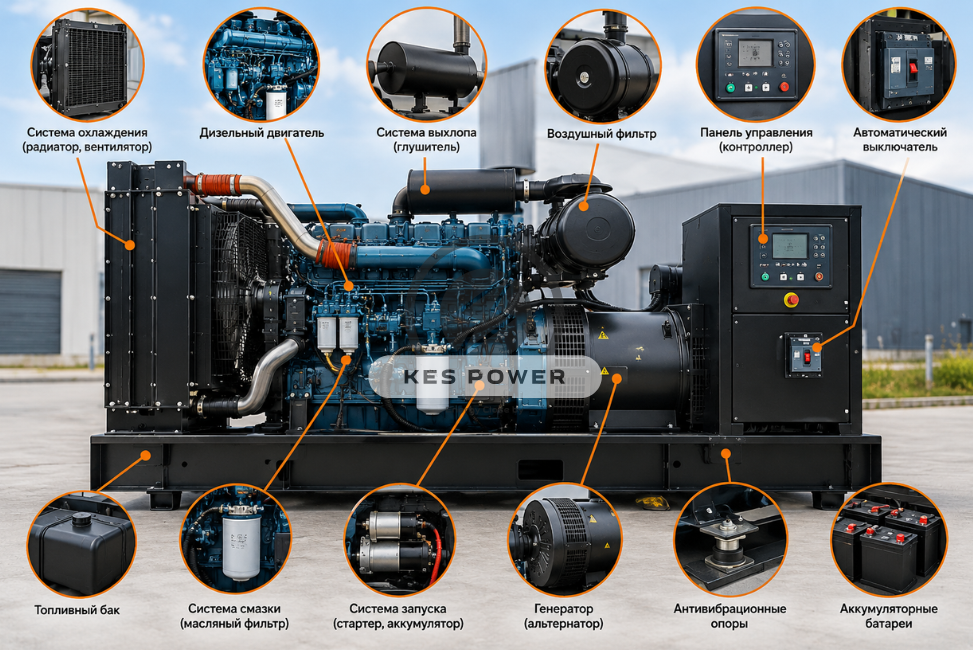

Дизель-генераторная установка представляет собой не только двигатель и альтернатор. Это комплекс оборудования, который обеспечивает выработку электроэнергии, запуск, охлаждение, контроль параметров и безопасную работу установки.
Стандартная комплектация может отличаться в зависимости от производителя и мощности, но основные элементы у большинства ДГУ схожи.
Дизельный двигатель
Главный элемент установки — двигатель внутреннего сгорания.
Именно он преобразует энергию топлива в механическое вращение, которое передается на генератор.
При выборе двигателя учитываются:
– номинальная мощность;
– режим работы;
– расход топлива;
– система охлаждения;
– ресурс;
– доступность сервисного обслуживания и запасных частей.
От характеристик двигателя напрямую зависит надежность и продолжительность работы ДГУ.
Генератор переменного тока
Альтернатор преобразует механическую энергию двигателя в электрическую.
Основными параметрами генератора являются:
– номинальная мощность;
– напряжение;
– частота;
– класс изоляции;
– степень защиты;
– система возбуждения.
Для стабильной работы важно, чтобы двигатель и альтернатор были правильно согласованы по мощности.
Рама
Двигатель и генератор устанавливаются на общей металлической раме.
Она обеспечивает жесткость конструкции и правильное взаимное расположение основных узлов.
В зависимости от исполнения рама может включать встроенный топливный бак.
Топливный бак
Во многих дизель-генераторных установках стандартный бак размещается в основании.
Его объем определяет, сколько времени генератор сможет работать без дозаправки.
Для объектов, где требуется длительная автономная работа, могут устанавливаться дополнительные баки или внешняя топливная система.
Система охлаждения
Во время работы дизельный двигатель выделяет большое количество тепла.
Для его отвода используются:
– радиатор;
– вентилятор;
– охлаждающая жидкость;
– патрубки;
– термостат.
Система охлаждения должна обеспечивать стабильную температуру двигателя при расчетной нагрузке.
Система запуска
Для запуска двигателя используются стартер и аккумуляторные батареи.
В стандартную комплектацию обычно входят:
– стартер;
– аккумулятор;
– зарядное устройство или генератор зарядки;
– соединительные кабели.
Для резервных ДГУ особенно важно поддерживать аккумуляторы в исправном состоянии, так как установка должна запускаться автоматически после пропадания внешнего питания.
Панель управления
Современные дизель-генераторы оснащаются электронным контроллером.
Он позволяет отслеживать:
– напряжение;
– частоту;
– ток;
– мощность;
– температуру двигателя;
– давление масла;
– уровень топлива;
– состояние аккумулятора;
– аварийные сообщения.
Контроллер также отвечает за автоматический запуск и остановку установки.
Автоматический выключатель
На выходе генератора обычно устанавливается защитный автоматический выключатель.
Он защищает оборудование и кабельную линию при перегрузке и коротком замыкании.
Номинал аппарата подбирается в соответствии с мощностью генератора и рабочим током.
Система выхлопа
Для отвода продуктов сгорания используется выхлопная система.
В ее состав могут входить:
– глушитель;
– гибкая вставка;
– трубопровод;
– крепежные элементы.
Если ДГУ устанавливается в помещении или контейнере, выхлопная система выводится наружу.
Система смазки
Двигатель имеет собственную систему смазки, которая снижает трение между движущимися деталями.
Контроллер отслеживает давление масла и при критическом снижении может остановить двигатель для предотвращения повреждения.
Система защиты
ДГУ должна автоматически реагировать на опасные режимы.
В стандартную систему защиты обычно входят сигналы:
– низкое давление масла;
– высокая температура охлаждающей жидкости;
– превышение оборотов;
– низкое или высокое напряжение;
– отклонение частоты;
– перегрузка;
– аварийная остановка.
Это позволяет снизить риск серьезного повреждения установки.
Антивибрационные опоры
Между двигателем, генератором и рамой устанавливаются виброизолирующие элементы.
Они уменьшают передачу вибрации на фундамент и конструкцию помещения или контейнера.
Какие элементы могут быть дополнительными
Помимо стандартной комплектации, ДГУ может оснащаться дополнительным оборудованием.
Наиболее распространенные опции:
– шкаф АВР;
– подогрев охлаждающей жидкости;
– увеличенный топливный бак;
– система автоматической подкачки топлива;
– контейнер;
– шумозащитный кожух;
– подогреватель аккумуляторов;
– дистанционный мониторинг;
– пожарная сигнализация;
– система пожаротушения;
– дополнительное освещение;
– вентиляция контейнера;
– автоматические жалюзи.
Набор дополнительных систем определяется условиями конкретного объекта.
Открытое, кожухное и контейнерное исполнение
Стандартная комплектация также зависит от варианта исполнения ДГУ.
Открытая установка обычно применяется внутри подготовленного помещения.
ДГУ в кожухе подходит для наружной установки и обеспечивает защиту от атмосферных воздействий и снижение уровня шума.
Контейнерное исполнение используется на промышленных объектах, где требуется дополнительная защита, удобство обслуживания и размещение вспомогательного оборудования внутри единого модуля.
Почему важно уточнять комплектацию
Две дизель-генераторные установки одинаковой мощности могут отличаться по оснащению.
Например, одна установка может включать только базовый топливный бак и контроллер, а другая — подогрев, АВР, увеличенный запас топлива, контейнер и удаленный мониторинг.
Поэтому при сравнении предложений важно смотреть не только на цену и мощность, но и на фактический состав оборудования.
