Дизель-генераторная установка может использоваться как резервный или основной источник электроснабжения. Но чтобы ДГУ стабильно работала на объекте, одного выбора подходящей мощности недостаточно.
Перед подключением необходимо заранее определить, как генератор будет включаться в существующую электрическую сеть, какие нагрузки он должен питать и в каком режиме будет работать.
1. Определить назначение ДГУ
В первую очередь нужно понять, для чего будет использоваться генератор.
ДГУ может работать:
– как резервный источник при пропадании внешней сети;
– как основной источник питания;
– как аварийный источник для отдельных потребителей;
– совместно с основной сетью через автоматическое переключение.
От режима работы зависит схема подключения и состав дополнительного оборудования.
2. Проверить расчетную нагрузку
Необходимо определить суммарную мощность оборудования, которое будет подключаться к ДГУ.
При этом важно учитывать не только номинальную нагрузку, но и пусковые токи двигателей, насосов, компрессоров, вентиляции и другого оборудования.
Если генератор подобран без учета пусковых режимов, при запуске крупного электродвигателя может происходить просадка напряжения или срабатывание защиты.
Поэтому ДГУ не рекомендуется выбирать только по сумме мощностей потребителей.
3. Определить схему подключения
Один из главных вопросов — каким образом ДГУ будет подключена к объекту.
Возможны разные варианты:
– через отдельный ввод;
– через шкаф АВР;
– через ГРЩ;
– через существующее распределительное устройство;
– на выделенную группу потребителей.
Схема должна исключать одновременную подачу напряжения от сети и генератора, если параллельная работа не предусмотрена проектом.
4. Наличие АВР
Если ДГУ используется как резервный источник, часто применяется автоматический ввод резерва.
АВР контролирует наличие напряжения на основном вводе. При его пропадании система подает команду на запуск генератора и переключает нагрузку на ДГУ.
После восстановления внешней сети нагрузка возвращается на основной ввод, а генератор останавливается после установленной задержки.
При выборе АВР важно учитывать:
– номинальный ток;
– количество вводов;
– тип коммутационных аппаратов;
– алгоритм переключения;
– возможность ручного управления;
– взаимодействие с контроллером ДГУ.
5. Кабельные линии
Сечение кабеля между ДГУ и распределительным устройством подбирается по расчетному току, длине трассы, способу прокладки и допустимому падению напряжения.
Недостаточное сечение может привести к нагреву кабеля и повышенным потерям.
Также необходимо учитывать способ ввода кабеля в контейнер, кожух или помещение ДГУ.
6. Заземление
ДГУ должна быть подключена к системе заземления объекта в соответствии с принятой схемой электроснабжения.
Отдельно проверяется заземление корпуса генератора, рамы, контейнера и вспомогательного оборудования.
Схема заземления должна учитывать режим нейтрали и особенности существующей сети.

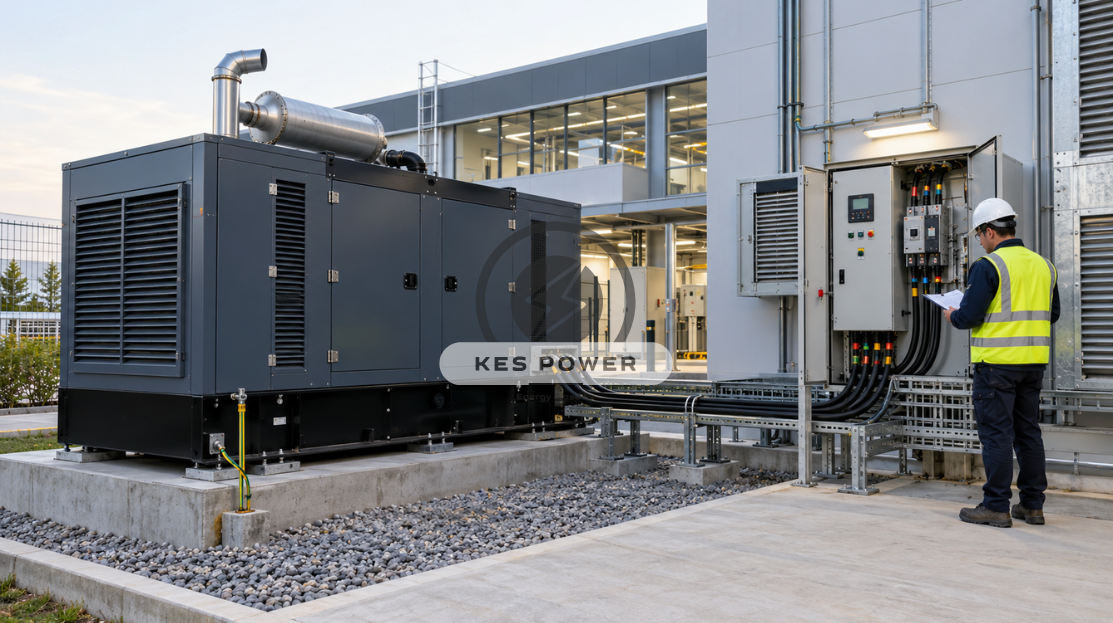

7. Место установки
Для ДГУ необходимо заранее подготовить площадку или помещение.
При наружной установке учитываются:
– основание под оборудование;
– подъезд для обслуживания;
– защита от осадков;
– температурный режим;
– расстояния до зданий и оборудования.
Для эксплуатации на улице могут применяться ДГУ в кожухе или контейнерном исполнении.
8. Вентиляция и охлаждение
Дизельный двигатель выделяет большое количество тепла.
Если ДГУ размещается в помещении или контейнере, необходимо обеспечить приток холодного воздуха и удаление нагретого.
Недостаточная вентиляция может привести к перегреву двигателя и снижению мощности установки.
9. Выхлопная система
Продукты сгорания должны безопасно выводиться за пределы помещения или контейнера.
При проектировании выхлопной системы учитываются:
– диаметр трубопровода;
– длина трассы;
– количество поворотов;
– место выхода;
– уровень шума;
– тепловая изоляция.
Слишком большое сопротивление выхлопной системы может негативно влиять на работу двигателя.
10. Топливная система
Важно заранее определить необходимый запас топлива и способ заправки.
Если генератор должен работать длительное время, стандартного бака может быть недостаточно.
В таких случаях предусматриваются дополнительные топливные емкости или увеличенный запас топлива.
11. Автоматика и диспетчеризация
Современные ДГУ могут передавать информацию о своей работе в систему диспетчеризации объекта.
Можно контролировать:
– напряжение;
– частоту;
– ток;
– уровень топлива;
– температуру двигателя;
– аварийные сообщения;
– режим работы.
Это особенно важно для промышленных объектов и объектов без постоянного присутствия персонала.
12. Проверка перед запуском
Перед вводом ДГУ в эксплуатацию необходимо проверить:
– правильность подключения силовых кабелей;
– заземление;
– работу АВР;
– уровень масла и охлаждающей жидкости;
– топливную систему;
– заряд аккумуляторных батарей;
– работу автоматики;
– направление чередования фаз.
После этого выполняется пробный запуск и проверка работы под нагрузкой.
Почему важно заранее проработать подключение
Ошибки при подключении ДГУ могут привести к тому, что даже правильно подобранный генератор не сможет нормально работать на объекте.
Например, слишком длинная кабельная линия, недостаточная вентиляция или неправильно выбранный АВР могут стать причиной перегрева, падения напряжения или аварийных отключений.
Поэтому схему подключения лучше определять еще на этапе подбора оборудования.
