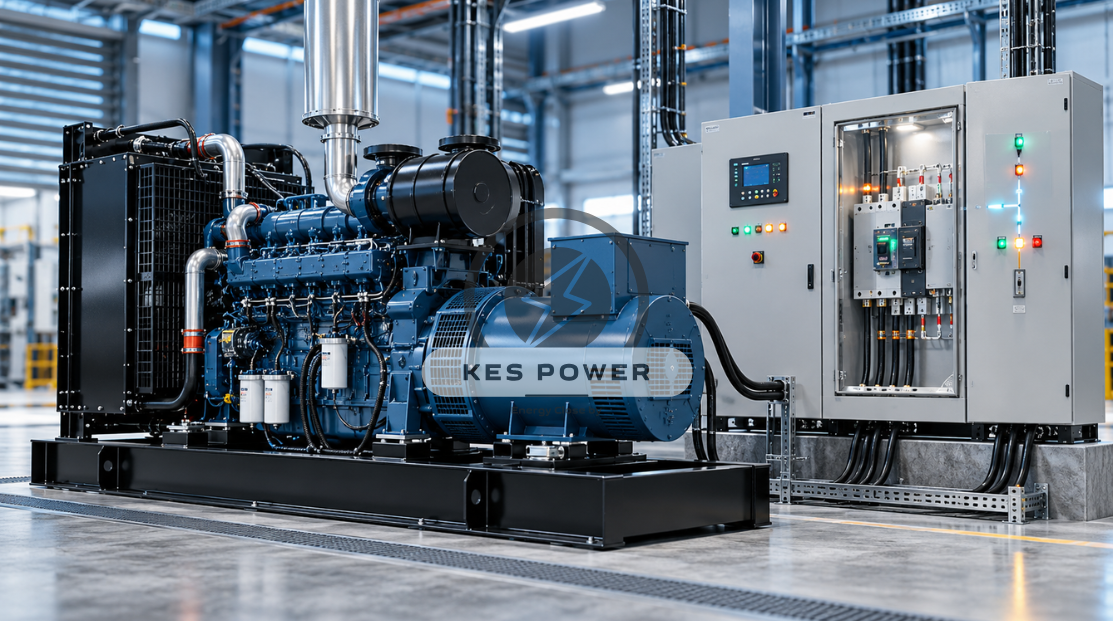

Что такое АВР для дизельного генератора
АВР — автоматический ввод резерва. Это система автоматики, которая контролирует параметры основного источника электроснабжения и при его отключении или недопустимом отклонении параметров переводит нагрузку на резервный источник.
В связке с дизель-генераторной установкой АВР позволяет организовать автоматическое резервное питание объекта.
То есть при исчезновении напряжения персоналу не требуется вручную запускать генератор и переключать питание. Система выполняет необходимые действия автоматически в соответствии с заданным алгоритмом.
Зачем нужен АВР
Сам дизельный генератор способен вырабатывать электроэнергию, но без автоматизации его запуск и подключение к нагрузке могут потребовать участия оператора.
АВР решает эту задачу и позволяет:
- контролировать состояние основной электрической сети;
- автоматически запускать ДГУ;
- переключать объект на резервное питание;
- возвращать нагрузку на основной источник после восстановления сети;
- останавливать генератор после завершения рабочего цикла;
- уменьшить зависимость от действий персонала.
Такое решение особенно важно на объектах, где длительный перерыв электроснабжения нежелателен.
Как работает АВР с дизельным генератором
Принцип работы можно разделить на несколько последовательных этапов.
1. Контроль основной сети
В нормальном режиме объект получает электроэнергию от внешней сети.
Автоматика постоянно контролирует её параметры. В зависимости от настроек система может отслеживать:
- наличие напряжения;
- уровень напряжения;
- частоту;
- наличие всех фаз;
- правильность чередования фаз.
Пока параметры находятся в допустимом диапазоне, дизельный генератор остаётся в режиме ожидания.
2. Обнаружение аварии или отключения
Если основное питание исчезает либо параметры сети выходят за установленные пределы, контроллер фиксирует это состояние.
Чтобы исключить запуск ДГУ из-за очень кратковременного скачка или провала напряжения, в алгоритме может предусматриваться временная задержка.
Если нормальное питание не восстановилось, АВР передаёт команду на запуск генератора.
3. Автоматический запуск ДГУ
После получения сигнала двигатель дизель-генераторной установки запускается.
Автоматика контролирует выход оборудования на рабочий режим. Перед подключением нагрузки генератор должен сформировать необходимые параметры напряжения и частоты.
Только после этого система разрешает дальнейшее переключение.
4. Перевод нагрузки на генератор
Когда ДГУ готова к работе, основной источник отключается от нагрузки, а резервный подключается.
После переключения электроприёмники объекта получают электроэнергию от дизельного генератора.
При этом конструкция и алгоритм АВР должны исключать недопустимое одновременное соединение источников, если параллельная работа системой не предусмотрена.
5. Контроль восстановления основной сети
Даже после запуска генератора АВР продолжает контролировать внешний источник.
Если напряжение основной сети появляется снова, система не обязательно выполняет моментальное обратное переключение. Обычно автоматика сначала проверяет, что параметры питания стабилизировались.
Это помогает избежать частых переключений при нестабильной сети.
6. Возврат объекта на основное питание
После подтверждения стабильной работы сети нагрузка переводится обратно на основной источник.
Генератор при этом может продолжить работу без нагрузки в течение заданного времени.
Такой режим необходим для нормализации температурного режима двигателя перед остановкой.
После завершения цикла охлаждения ДГУ автоматически останавливается и снова переходит в режим ожидания.
Из чего состоит система АВР
Конкретная комплектация зависит от мощности ДГУ и требований объекта, однако обычно система включает:
Контроллер — анализирует состояние источников и формирует команды управления.
Коммутационные аппараты — выполняют переключение между основной сетью и генератором.
Цепи контроля напряжения — позволяют автоматике определять состояние сети.
Система электрических и механических блокировок — предотвращает неправильное включение источников.
Цепи управления ДГУ — передают команды на запуск и остановку двигателя.
В зависимости от проекта АВР может быть выполнен в отдельном шкафу либо интегрирован в общую систему электроснабжения объекта.
Какие параметры контролирует автоматика
Современная система АВР может реагировать не только на полное исчезновение электроэнергии.
В зависимости от оборудования и настроек контролироваться могут:
- слишком низкое напряжение;
- слишком высокое напряжение;
- изменение частоты;
- пропадание одной из фаз;
- неправильное чередование фаз;
- нестабильность внешнего питания.
Пороговые значения и временные задержки определяются при настройке системы.
Где особенно востребован АВР с ДГУ
Автоматическое резервирование применяется там, где отсутствие электроэнергии может остановить важные процессы.
Это могут быть:
- промышленные предприятия;
- производственные комплексы;
- бизнес-центры;
- торговые объекты;
- серверные и телекоммуникационные площадки;
- строительные объекты;
- насосные станции;
- складские комплексы;
- объекты инженерной инфраструктуры.
Необходимость АВР определяется требованиями конкретного объекта и перечнем потребителей, которым требуется резервное питание.
АВР и ручное переключение: в чём разница
При ручной схеме после отключения внешней сети сотрудник должен самостоятельно определить аварию, запустить генератор и выполнить необходимые переключения.
Это занимает время и требует присутствия подготовленного персонала.
АВР выполняет эти действия автоматически. Поэтому такой вариант особенно удобен для объектов, работающих круглосуточно или находящихся без постоянного присутствия обслуживающего персонала.
Можно ли подключить к ДГУ не весь объект
Да. В ряде случаев нет необходимости резервировать всю установленную нагрузку.
На отдельную резервируемую секцию можно вывести только наиболее важные потребители, например:
- аварийное освещение;
- системы связи;
- серверное оборудование;
- насосы;
- автоматику;
- системы безопасности;
- отдельные технологические установки.
Такой подход позволяет подобрать генератор исходя из действительно необходимой аварийной нагрузки и избежать необоснованного увеличения мощности ДГУ.
Что учитывать при подборе АВР
Система должна подбираться вместе с параметрами электроснабжения объекта, а не отдельно от них.
Необходимо учитывать:
- мощность нагрузки;
- номинальный ток;
- количество фаз;
- напряжение сети;
- мощность дизельного генератора;
- количество вводов;
- требуемый алгоритм переключения;
- категорию резервируемых потребителей;
- необходимость ручного режима управления;
- тип коммутационных аппаратов.
Также важно заранее определить, какие потребители должны получать питание от ДГУ при аварии.
Почему важно правильно настроить АВР
Даже качественное оборудование не обеспечит корректную работу системы без правильного алгоритма управления.
При настройке необходимо согласовать:
- задержку запуска генератора;
- время выхода ДГУ на рабочий режим;
- условия подключения нагрузки;
- задержку возврата на сеть;
- время работы двигателя на охлаждение;
- аварийные блокировки.
Эти параметры подбираются с учётом особенностей объекта и характеристик установленного генератора.
АВР и ДГУ работают как единая система
АВР превращает дизельный генератор из просто резервного источника электроэнергии в автоматизированную систему резервного электроснабжения.
При корректно подобранной схеме пользователь получает последовательный алгоритм:
пропала сеть → запустилась ДГУ → нагрузка перешла на генератор → сеть восстановилась → нагрузка вернулась на основной ввод → генератор остановился.
Это делает эксплуатацию резервного источника значительно удобнее и позволяет быстрее восстановить питание важных потребителей.
